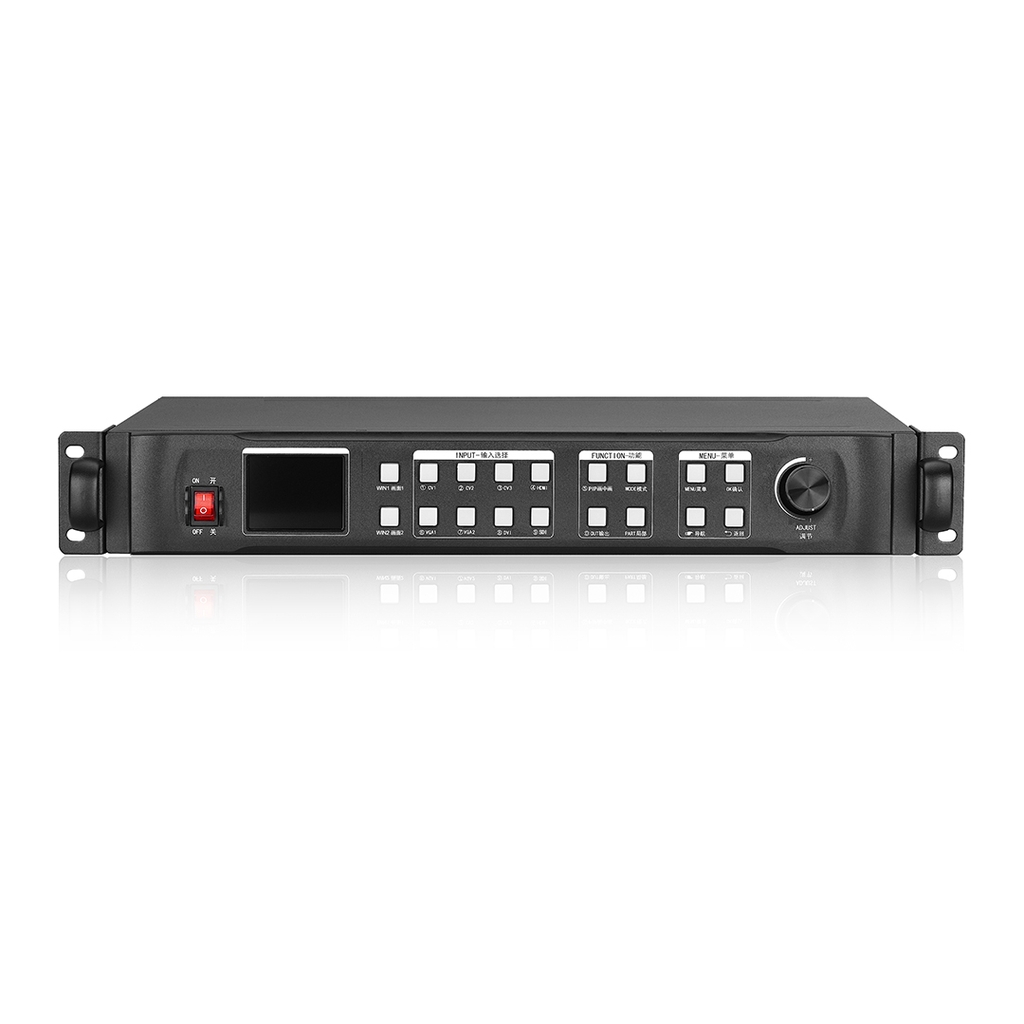

Bộ xử lý hình ảnh LS8

Mô tả:

LS8 là bộ điều khiển 2 trong 1, hỗ trợ lên đến 8 cổng mạng tích hợp trong bộ xử lý video chuyên nghiệp, card phát LED. Một thiết bị có thể dễ dàng xử lý màn hình lớn, giúp đơn giản hóa đáng kể cấu hình màn hình LED và gỡ lỗi tại chỗ. Đồng thời, nó cũng có chức năng hiển thị màn hình kép, nhiều máy xếp tầng để hiển thị ghép nối độ phân giải cực lớn, chuyển đổi đồng bộ âm thanh và video.

Xử lý tín hiệu video đầu vào 6 kênh

Bộ điều khiển hình ảnh LS8 hỗ trợ sáu đầu vào tín hiệu video độ nét cao, bao gồm một tín hiệu HDMI, một tín hiệu DVI, hai tín hiệu VGA và hai tín hiệu CVBS.

Đồng thời, LS8 hỗ trợ đầu vào âm thanh 4 kênh và đầu ra âm thanh 1 kênh, có thể thực hiện chuyển đổi âm thanh và video đồng thời. (Ngoài ra, tín hiệu HDMI hỗ trợ âm thanh).

Tám cổng mạng tải 4,8 triệu pixels

LS8 Controller tích hợp tám cổng mạng để gửi và đầu ra của tám cổng mạng hỗ trợ tối đa 4,8 triệu pixel, chiều rộng tối đa 3840 pixel và chiều dài tối đa 1536 pixel. Đầu ra của cổng mạng có thể truyền tín hiệu âm thanh đồng bộ.

Kết nối nhiều máy

Bộ xử lý LS8 hỗ trợ công nghệ đồng bộ khung, có thể được xếp tầng qua giao diện DVI-Loop để đạt được kết nối liền mạch của màn hình lớn.

Chuyển cảnh liền mạch với Fade-in và Fade-out

Bộ điều khiển hình ảnh LS8 hỗ trợ chuyển đổi hiệu ứng đặc biệt mờ dần và mờ dần ở mức phát sóng. Không có màn hình đen và không có độ trễ trong quá trình chuyển đổi, làm nổi bật chất lượng.

Màn hình kép

Bộ LS8 hỗ trợ hiển thị màn hình kép, hai tín hiệu giống hệt nhau hoặc khác nhau có thể được đặt tùy ý trên màn hình để đạt được hiệu ứng hiển thị như màn hình chia nhỏ và lớp phủ màn hình.

Màn hình điều chỉnh phần cứng, không cần máy tính

Bộ LS8 có thể lưu trữ trước thông tin tệp trong tủ. Khi người dùng lắp ráp và gỡ lỗi tủ trên trang web, họ có thể nhanh chóng hoàn thành kết nối và gỡ lỗi màn hình hiển thị theo hướng dẫn thông qua menu điều hướng của LS8.

Định cấu hình đọc lại và gửi lại

Bộ LS8 có chức năng sửa chữa dữ liệu ngoại tuyến thuận tiện.

Sử dụng chức năng cấu hình đọc lại, người dùng có thể nhanh chóng đọc các tham số cấu hình chính xác từ thẻ nhận khi thay thế bộ điều khiển mà không cần cấu hình lại các tham số.

Sử dụng chức năng truyền lại cấu hình, khi người dùng thay thế thẻ nhận, chức năng này có thể giúp người dùng truyền lại cấu hình chỉ bằng một cú nhấp chuột để hoàn tất sửa chữa hệ thống mà không cần cấu hình lại các tham số.

Đặc điểm chức năng của bộ điều khiển hình ảnh LS8

• Hỗ trợ tối đa 4,8 triệu điểm ảnh, ngang tối đa 3840 và cao tối đa 2000 điểm ảnh

• Hỗ trợ phần mềm điều khiển trên PC thực hiện các thao tác trực quan và nhanh chóng;

• Hỗ trợ hiển thị màn hình kép, chồng khung hình hoặc ghép khung hình, bất kỳ vị trí màn hình nào;

• Hỗ trợ hiệu ứng chuyển đổi mờ dần (fade in – fade out)

• Hỗ trợ hoạt động độc lập của bảng điều khiển, thiết kế núm vặn và phím số giúp thiết bị dễ sử dụng hơn;

• Hỗ trợ 6 đầu vào tín hiệu video độ nét tiêu chuẩn cao, 4 đầu vào âm thanh, 1 đầu ra âm thanh;

• Hỗ trợ chức năng khóa bàn phím để ngăn chặn sự cố tác động của nhân viên tại chỗ sau khi thi công và gỡ lỗi;

• Hỗ trợ sao lưu và triệu hồi năm chế độ bối cảnh;

• Hỗ trợ DVI-Loop, dễ dàng thực hiện liên kết nhiều thiết bị cùng nhau;

• Hỗ trợ di chuyển và đặt sơ đồ, sắp xếp cổng Lan thuận tiện và nhanh chóng;

• Đạt tiêu chuẩn RoHS của EU;

• Được chứng nhận CE, FCC.

Thông số kỹ thuật:

Sử dụng để kết nối màn hình LED với máy tính, đầu KTS, Camera
Giao diện đầu vào / đầu ra của bộ điều khiển màn hình LED LS8
Đầu vào: DVI x1, HDMI x1, VGA x2, CVBS x2, AUDIO x4.
Đầu ra: Gigabit network portx8 DVI LOOPx1 AUDIOx1.
- Cổng quản lý: USB-CFG x1, COM x1.
Khả năng tải xuống của bộ xử lý màn hình LED LS8
Tối đa điểm ảnh quản lý: 4,8 megapixel.
Tối đa điểm ảnh chiều rộng quản lý: 3.840 pixel.
Tối đa điểm ảnh chiều cao quản lý: 1.536 pixel.
Kích thước: Cao x Dài x Ruộng = 72 x 483 x 246 mm
Nguồn điện: 100-240VAC, 47-63Hz, ≤2A.
Môi trường hoạt động: 0-40 độ C, độ ẩm 10-90%.
Trọng lượng: 5,0 kg.
Bảo hành: 24 tháng
